Antes de enviar una RFQ
Tener esto a mano agiliza una cotización más precisa.
Aplicaciones
Marcos de módulo
Marcos extruidos que se montan en el propio módulo fotovoltaico — protegen el borde del laminado y estandarizan cómo se instala el módulo.

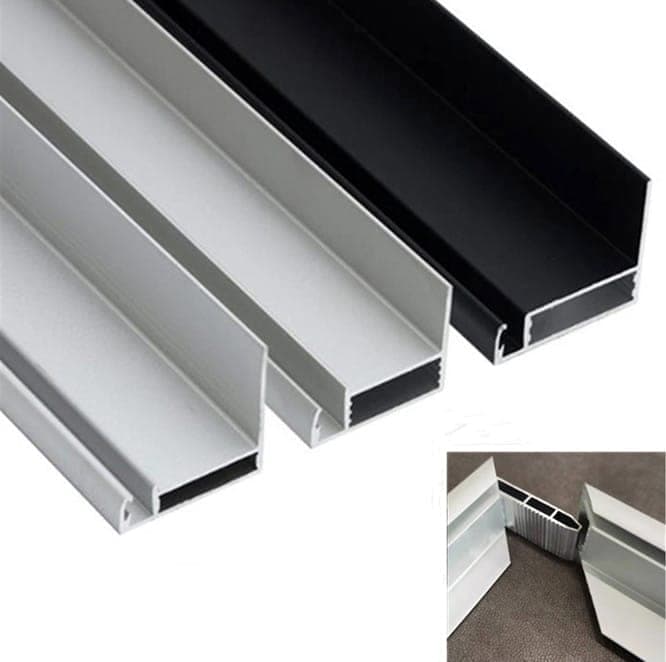

Protección del módulo
Perfiles de marco que sellan y protegen el borde del laminado frente a manipulación e intemperie.

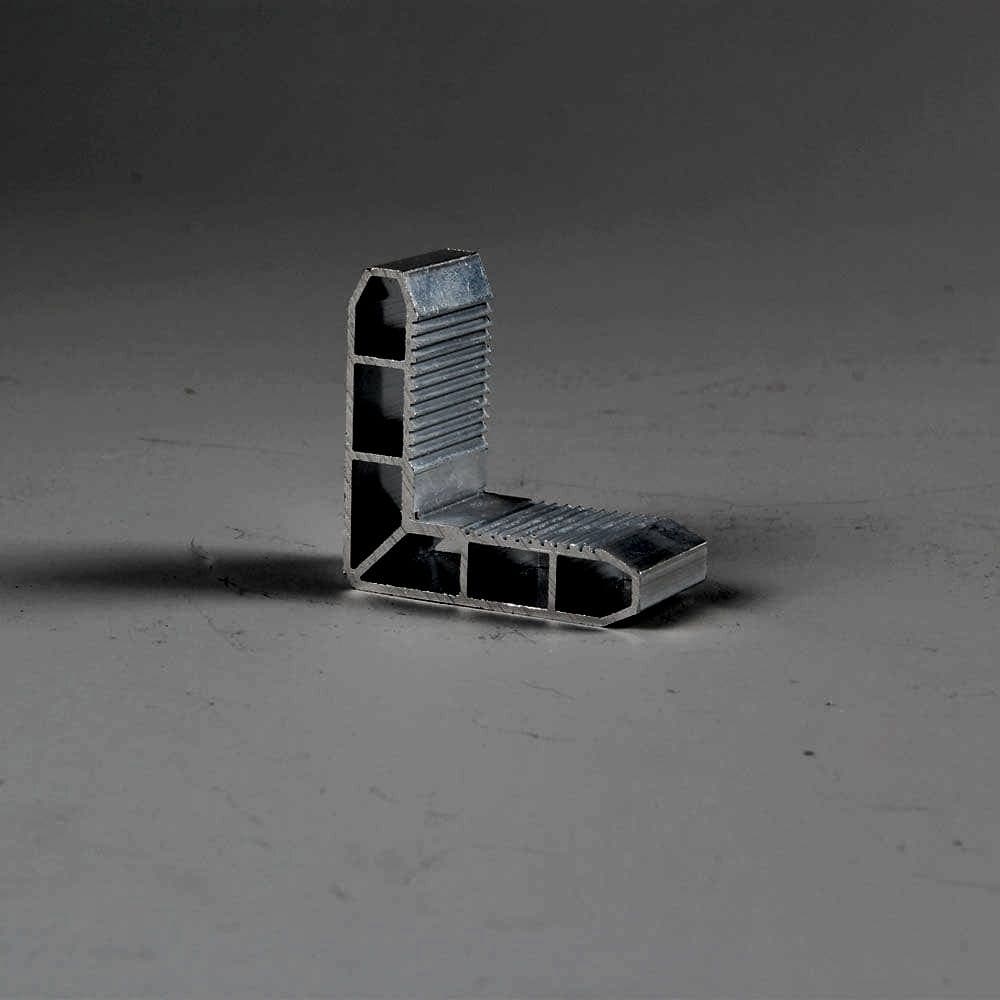

Montaje estandarizado
Grapas de esquina y taladros de montaje mecanizados según la especificación del fabricante del módulo.

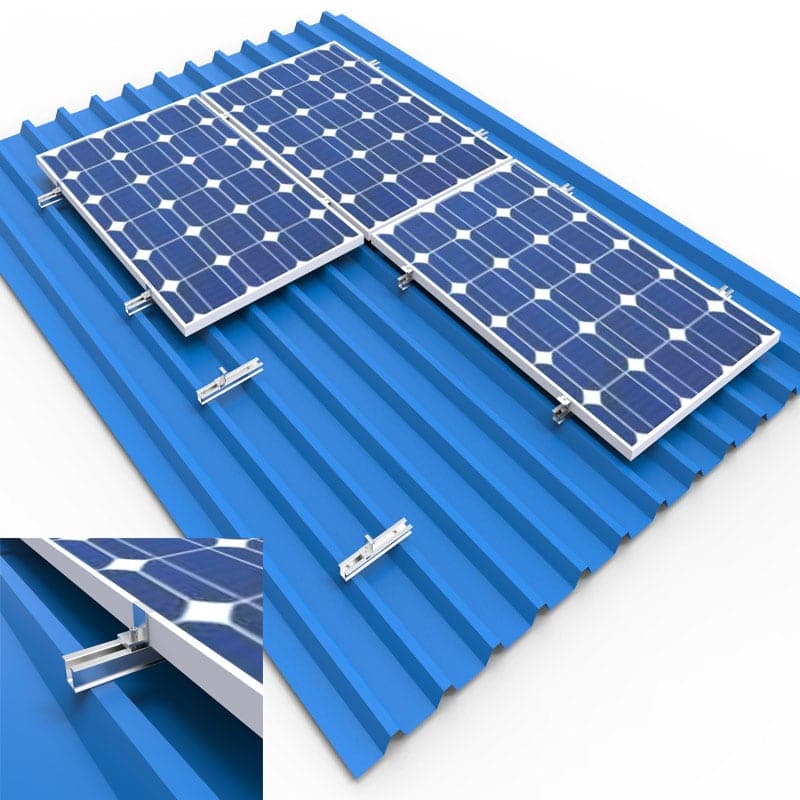

Compatibilidad de grapas
Secciones de marco dimensionadas para grapas centrales y de extremo estándar.
Sistemas de montaje / estructura
Rieles y soportes estructurales que sostienen el conjunto en cubierta o sobre suelo — dimensionados para la carga de viento y nieve del emplazamiento.

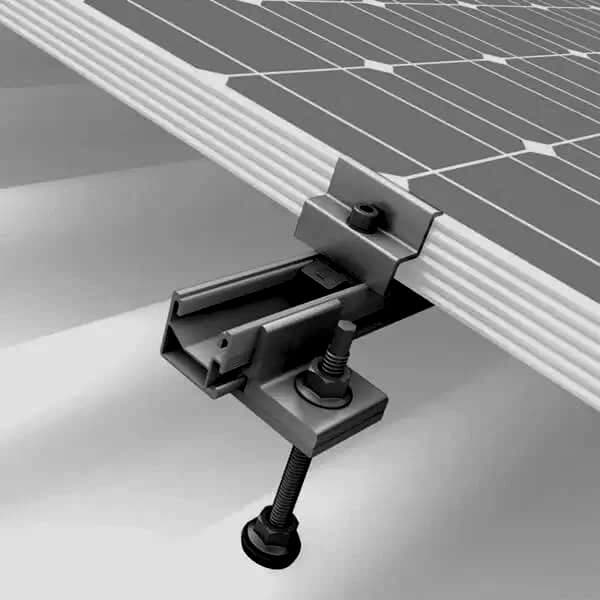

Montaje en cubierta
Rieles y grapas para conjuntos en cubiertas inclinadas y planas.

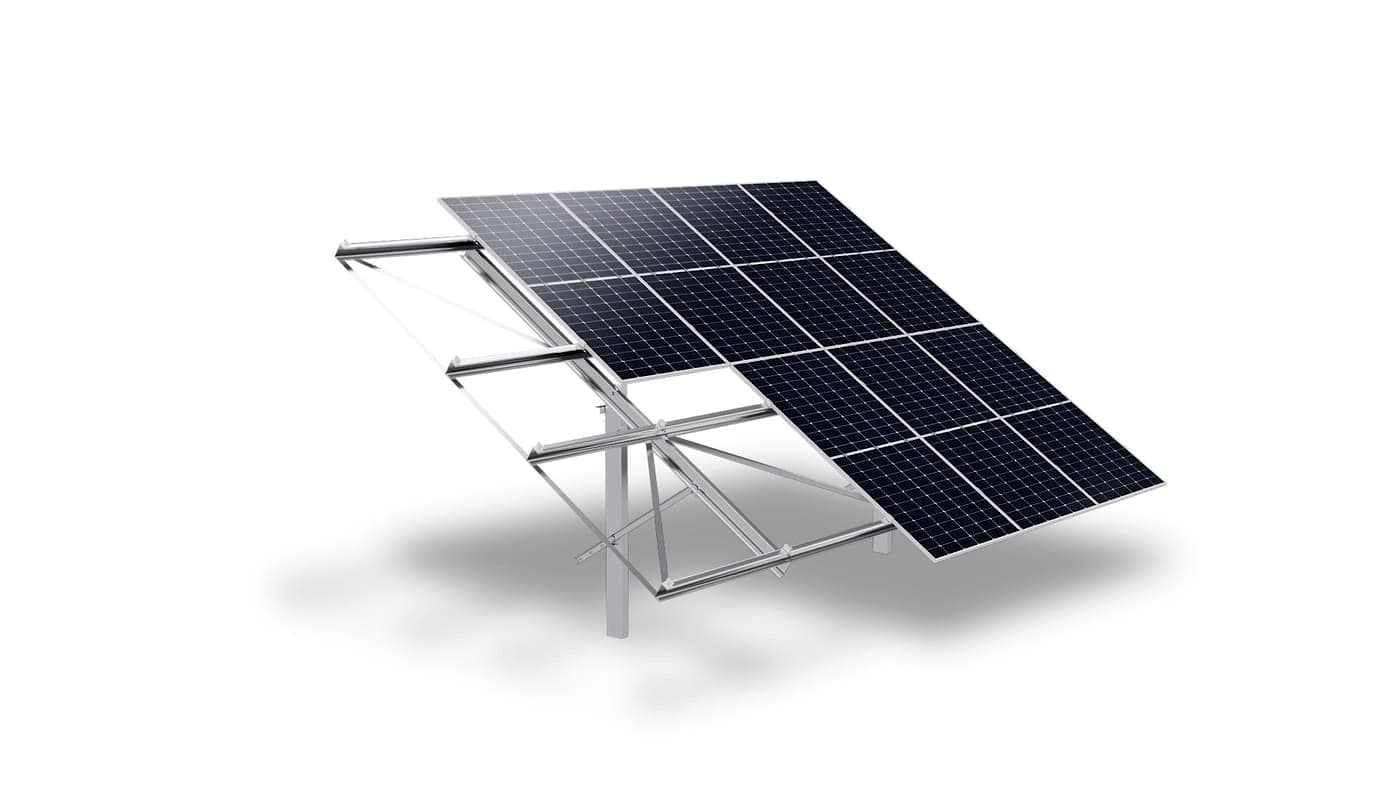

Estructura sobre suelo
Rieles y soportes estructurales para conjuntos sobre suelo con un ángulo de inclinación fijo.

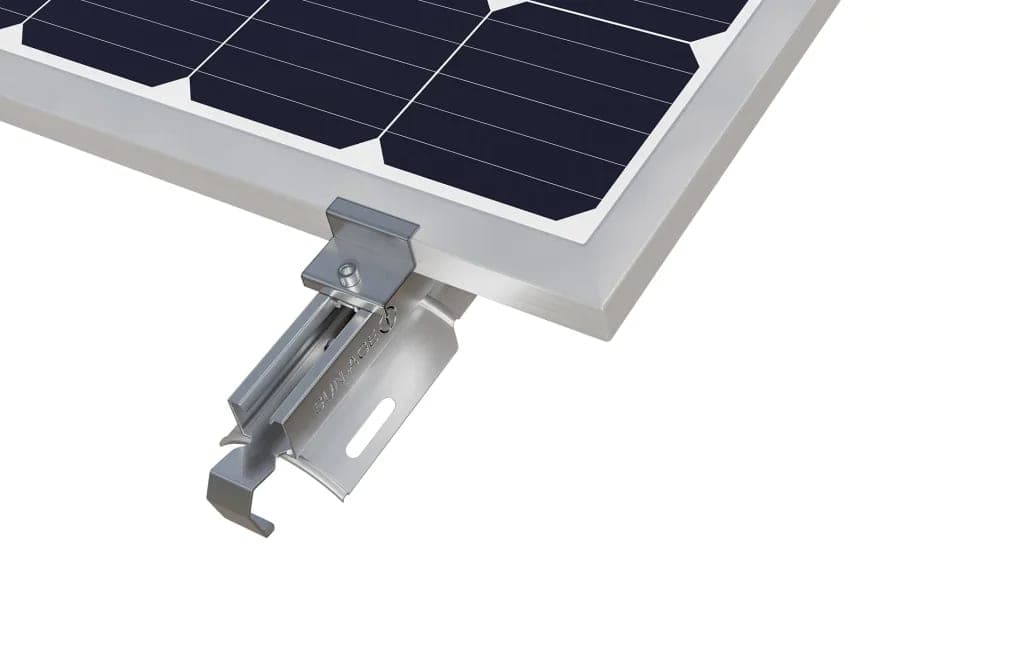

Estructura portante
Secciones dimensionadas para la carga de viento y nieve del proyecto.
Especificaciones
Marcos de módulo
| Aleaciones | 6005 / 6063 |
| Temple | T5 / T6 |
| Sección | según tamaño del marco de módulo |
| Esquina / taladros | mecanizados según su plano |
| Tolerancia dimensional | según EN 12020 / ±0,1 mm |
| Acabado | Anodizado — natural o negro |
Sistemas de montaje / estructura
| Aleaciones | 6005 / 6082 |
| Temple | T6 |
| Sección de riel | según su sistema de montaje |
| Carga viento / nieve | según especificación del proyecto / [valor] |
| Tolerancia dimensional | según EN 12020 / ±0,1 mm |
| Acabado | Bruto / Anodizado |
De la consulta a la producción
El mecanizado secundario y el acabado se gestionan como servicios propios — CNC y mecanizado · Acabado.
Calidad y certificación
- — Trazabilidad del material por colada y lote
- — Informes de inspección dimensional
- — Ensayos de niebla salina y espesor de recubrimiento
- — Certificación de terceros a solicitud
Los números y copias de los certificados están disponibles a solicitud.
Preguntas frecuentes
Marcos de módulo o montaje/estructura, ¿suministran ambos?
Sí, ambos de un solo proveedor. Los marcos de módulo se montan en el propio laminado fotovoltaico; el montaje/estructura es lo que sostiene el conjunto. Indíquenos qué línea necesita —o ambas— y cotizamos cada una según su especificación.
Para marcos de módulo, ¿suministran marcos terminados o solo el perfil?
Podemos suministrar perfiles en bruto o marcos mecanizados para grapas de esquina y taladros, listos para ensamblar. Indíquenos el plano del módulo y si desea juegos cortados y mecanizados o longitudes simples.
Para montaje/estructura, ¿cómo gestionan la carga de viento y nieve?
La sección del riel y la pared se dimensionan según la carga de viento y nieve del proyecto. Comparta el caso de carga del sitio y la disposición del conjunto y confirmamos la sección y la aleación — las cifras de carga se ajustan a la especificación de su proyecto, no a un número genérico.
¿Anodizado natural o negro para marcos de módulo?
Ambos están disponibles. El anodizado negro es común en módulos por aspecto; el natural es un acabado estándar duradero. Podemos igualar el tono a la especificación de su fabricante de módulos.
